[BGP] Split Horizon 정의

Split Horizon

: iBGP 구간에서 라우터간 Looping 현상을 방지하기 위하여 iBGP로 광고받은 네트워크는 iBGP로 광고하지 못하는 법칙



---

• R2가 R1에게서 1.1.1.0/24 네트워크에 애한 광고를 받을 때는 BGP Split Horizon 룰이 적용되지 않음

→ R1과 R2는 eBGP 네이버여서 eBGP로 광고받은 네트워크는 iBGP로 광고할 수 있기 때문

→ R2가 R1에게 수신한 1.1.1.0/24네트워크에 대한 라우팅 정보를 R3에게 전송함

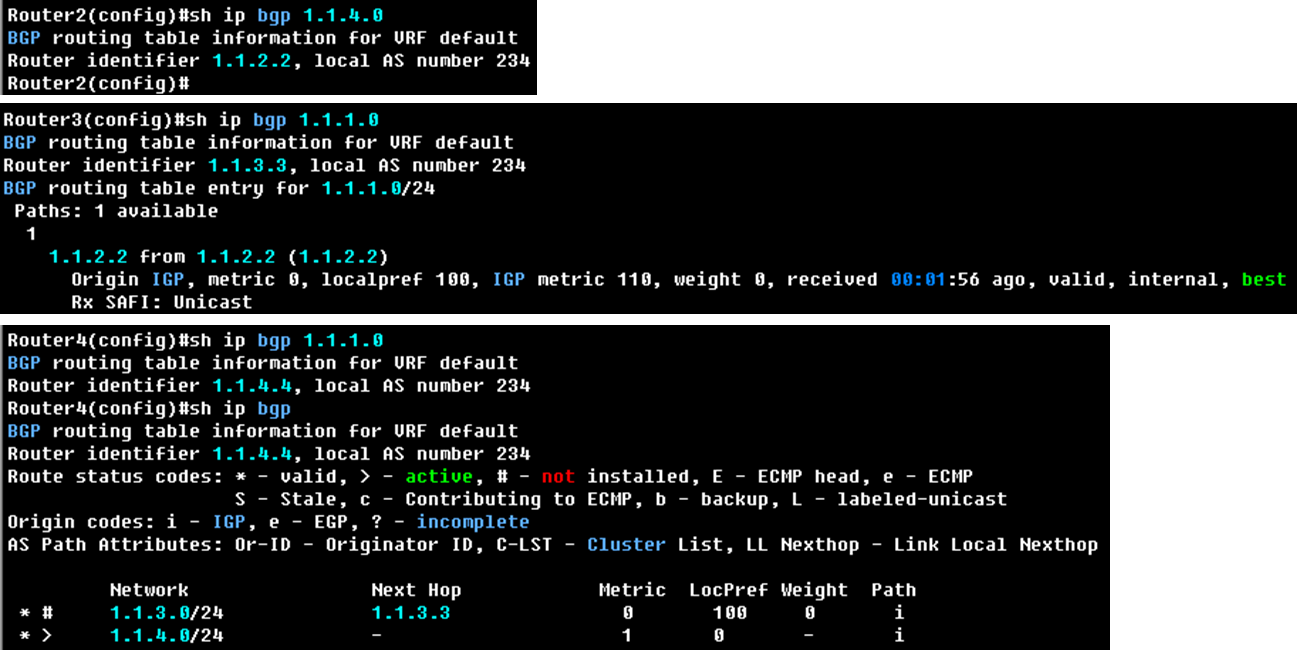

• R3과 R2는 iBGP 네이버이므로, R3은 R2에게서 수신한 1.1.1.0/24 네트워크에 대한 라우팅 정보를 또 다른 iBGP 네이버인 R4에게 전달하지 못함.

→ iBGP 네이버에게서 광고받은 네트워크는 또 다른 iBGP 네이버에게 광고하지 못함. R4는 BGP 테이블에 1.1.1.0 네트워크가 존재하지 않음



• R3이 iBGP 네이버인 R2에게서 수신한 1.1.1.0/24 네트워크를 BGP Split Horizon 룰 때문에 또 다른 iBGP 네이버인 R4에게 전송하지 못하기 때문. 동일한 이유로 R2에도 R4의 네트워크가 없음



BGP Next-Hop이나 Sync 법칙이 해결되지 않은 네트워크들은 show ip bgp 명령어로 확인시 네트워크는 보이지만 최적의 경로가 되지 못했음.

하지만, BGP Split Horizon 룰이 해결되지 않은 네트워크들은 해당 라우터에서는 정상적으로 저장되지만 Next-Hop라우터로는 전달되지 못함.



해결책

1. FULL-MESH
2. RR
3. Confederation
